電源中常見接頭的最大功率
剛才說到每一種接頭上輸出的最大電流，現在我們分主板20+4PIN；CPU供電；PCIE 6PIN供電；PCIE 8PIN供電；SATA供電；Molex供電幾種，來展示最大的輸出。

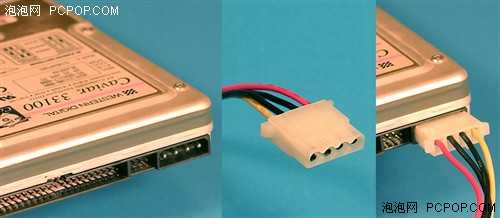

大4PIN（Molex）供電口
這種接口上有兩種電壓：12V和5V，其中12V最大電流5A，5V最大電流5A?，F(xiàn)在大多都是給光驅（PATA接口的）和風扇供電，偶爾一些寨一些的主板和顯卡上還在用它做輔助供電。

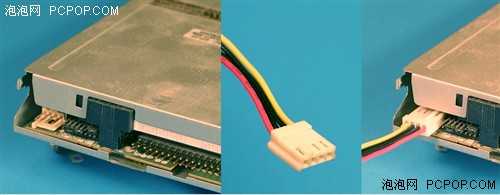

小4PIN供電（軟驅供電）
針腳的定義和大4PIN類似，只不過塊頭小了，12V和5V的最大電流都是3A。

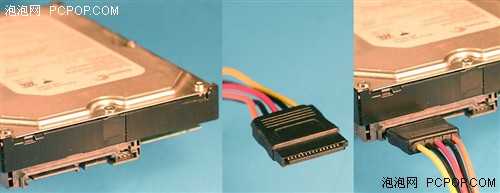

SATA供電
12V、5V、3.3V各一根，2根地線。每一路最大電流也都是4.5A，不過現在很多SATA設備都不用3.3V的供電，所以我們在一些轉接線上看不到橘紅色那條線。

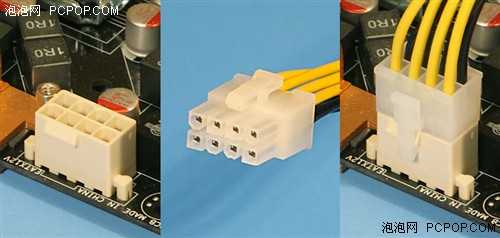

CPU 8PIN供電
全部由12V供電的CPU供電口應該是所有接頭中能提供功率最大的，最大電流28A，合算336瓦，現在的CPU即便加壓超頻好像也沒有達到這么大功率的情況。
PCIE 6PIN
在當前800元以上的顯卡里最常見到的接口，也都是由12V提供電力，最大電流6.25A。

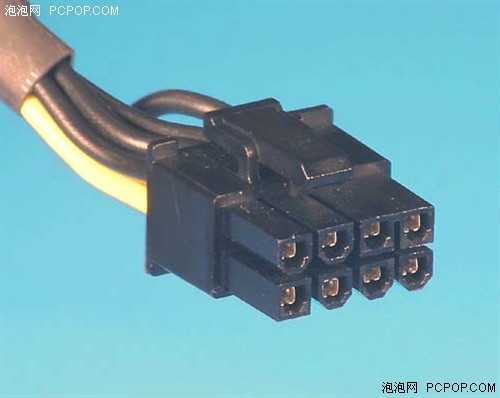

PCIE 8PIN
在2000元以上的顯卡上我們會需要這樣的接頭，不過有時候為了提供更大的兼容，也會出現6+2PIN?？梢酝ㄟ^的最大電流為12.5A。

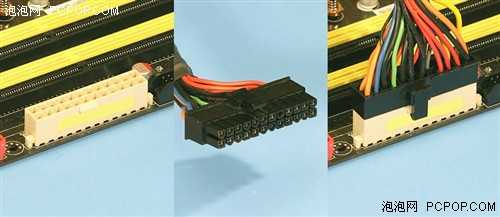

主板24PIN
提供電能的還是12V、5V、3.3V三種電壓，電流的最大值分別為12A、30A、24A。12V很多是給PCIE或者內存供電了，其實只有2根線，但輸出功率有144瓦，也不小呢。
當我們把所有接頭都看過后您會發現即便不對12V輸出做過流檢測，每一個接頭上流出的電流也不會增加到30A以上。
