多路12V為什么會出現在電源中
過流保護的限流值點一般都是20A，這是由于某些國家的安規標準中對暴露在人可接觸的電線上的功率有規定，比如加拿大的CSA CAN/CSA-C22.2 NO.60950和美國UL 60950-1的認證時都會用安全等級來形容輸出特性，Level3等級的要求就是輸出功率不超過240VA。

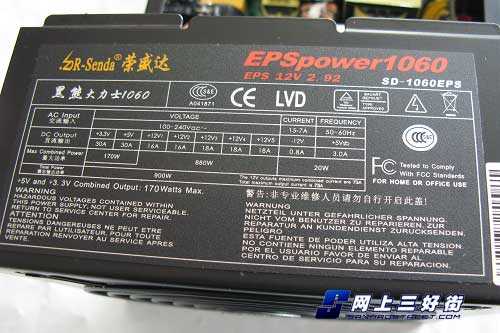

電源參數標簽
240VA的功率下，如果電壓為12V，限流值就是20A，這就是為什么我們看到的很多電源各路12V輸出的數值都是20A，這么做的主要目的就是“通過安規”。這也是Intel為什么在ATX12V標準中增加了12V2輸出的原因。

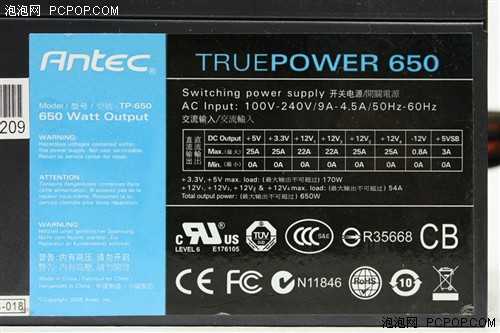

超過20A的限流
我們還會看到不少超過20A限流值的12V輸出，這些標準的原因應該就是不在乎安規等級的標注，更多是出于對線材的保護。

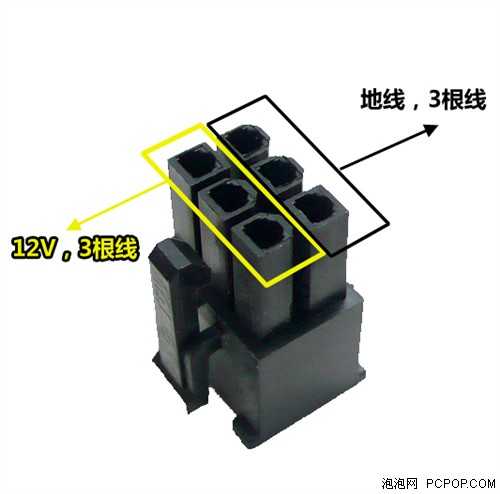

顯卡供電6PIN
以顯卡供電的6PIN接口舉例，6PIN的定義如上圖。而對18AWG規格的線材來說，每一根線材上可以通過的電流一搬不超過9-10A，這樣下來這個6PIN接口最大輸出的功率是3×9A，大約就是27A-30A。尤其是很多顯卡供電線材采用了6PIN+8PIN的設計，作為一路12V輸出，然后限流，這樣做以后限流值就根據線材傳輸電流的限制標定，和安規沒有太大關系了。
