發布日期:2010.04.04
色度顯存的電壓和波形的幅度如果不夠，取下色度顯存，再測電壓和波形。如果恢復就是色度顯存壞；沒有恢復就是主芯片壞。兩個色度顯存的波形是一模一樣的，如果哪個出現波形異常，就是那個色度顯存壞。
4.顯卡亮度很暗：測亮控電阻的電壓和阻值。
5.顯卡的亮度很亮：用烙鐵重新焊一下亮控電容，再用洗板水洗一下。如還不行，為主芯片壞。
6.顯卡底色偏色：主芯片壞。
７.顯卡不能玩３D游戲：主芯片壞。個別顯卡是加速顯存壞或者晶體發生偏移。
８.顯卡驅動程序裝不上：主芯片壞或者顯卡BIOS資料被破壞以及用錯BIOS。
９.行、場不同步：
先測阻值，判斷線路。阻值不正常，線路正常，則再測波形，無波形為主芯片壞；有波形行場控制器壞或者VGA頭壞?！ ?/P>
數碼卡出現0D、31的提示：金手指到顯卡主芯片的輸入端的任何線路出現問題，都會導致顯卡提取信號丟失。主芯片的輸入端所有信號出現問題，顯卡將不工作。
BIOS的對地電阻在450－700Ω之間，信號由金手指輸入主芯片，由主芯片發出尋址信號到BIOS的A區，再由BIOS的D區發出數據到主芯片，由主芯片處理信號后存到顯存。主芯片的輸入端包括金手指上的所有線，BIOS的所有線，這些都是顯卡不亮機的主要故障部位。當數碼卡出現0D、31的提示時，顯卡不亮機，故障即發生在顯卡的輸入端。修理的方法是先檢測金手指到主芯片輸入端的線路，主芯片到BIOS的線路，然后用示波器測波形，檢測主芯片有無壞。
AD線與AD線之間的阻值必須大于800Ω，AD線擊穿，阻值會偏小。若用萬用表測金手指AD線對地電阻不正常，測芯片腳對地阻值正常正說明芯片腳到金手指的線路有問題，如果芯片腳不正常，則是芯片壞。
測BIOS的對地阻值，必須拆掉BIOS芯片再測。測BIOS的波形，必須有BIOS的芯片，而且該BIOS芯片是好的。
插上顯卡，主板不工作，是由于顯卡上的AD線與AD線之間短路引起的?？捎酶綦x法檢測。如果隔離法也開不了機，為主芯片壞。主芯片要一樣型號才可以代換。色度顯存嚴重?fù)舸┮矔?dǎo)致主板不開機，色度顯存擊穿會很燙手。
顯卡驅動程序裝不上，多為BIOS壞導致。插上顯卡后AD波形低于3.5V，取下BIOS芯片，BIOS的電壓低于4.5V都是主芯片壞引起的。
顯卡的各種偏色、亮度不夠或過亮，還有一片白光無輸出的故障，其區域都在顯卡的輸出端。

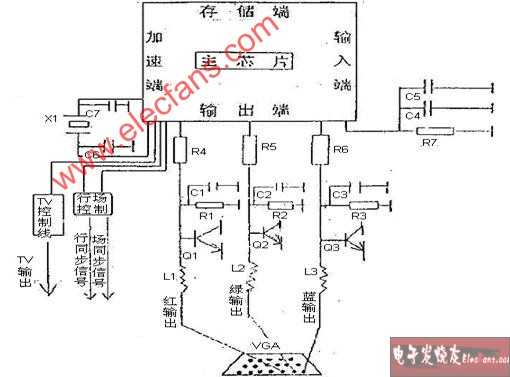

圖象是由紅、綠、藍三基色組成的。當色度顯存和加速顯存送過來的圖像信號在主芯片經過處理后，變成單一的紅、綠、藍三基色信號。經過R4、R5、R6分別進行輸出。在輸出端斷開R4、R5、R6的上端，主芯片輸出的紅、綠、藍三基色對地阻值在75－150Ω之間（也有的顯卡是200Ω），誤差在2Ω之間。紅、綠、藍輸出的電壓、波形是一模一樣的，波形幅度在0.5－1V之間。此波形、電壓和阻值由主芯片提供。R4、R5、R6是限流保護電阻，最大的阻值是150Ω，一般在150Ω以下，而且要一模一樣大小，不許有誤差。
R1和C1、R2和C2、R3和C3組成的是RC振蕩均衡電路，作用是保證把紅、綠、藍色度信號的波形、電壓固定在一個恒定值進行輸出的（就是穩定圖像信號的輸出）。C1、C2、C3的容量一般在10－50PF之間。R1、R2、R3的阻值一般為75Ω，也有的用100Ω。Q1、Q2、Q3相當于一個二極管，對圖像信號器穩壓作用。L1、L2、L3起限流保護作用。
聲卡

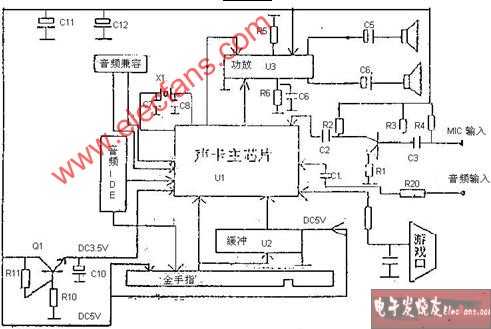

聲卡的電源是DC5V，對地電阻是200－400Ω。另有DC3.5V電壓供聲卡主芯片工作。時鐘線和復位線的對地阻值是450－700Ω，AD線的對地阻值在400－700Ω之間，時鐘線、復位線和AD線的對地阻值由聲卡芯片提供。
信號由主板經金手指送到緩沖后再送到主芯片。緩沖的工作電壓是DC5V。如果緩沖出問題，會導致輸入的音頻信號丟失或出錯。
聲卡的輸入端處問題，在主板上將找不到聲卡的硬件信息。遇到這種情況，首先測輸入端的對地電阻，判斷輸入端線路有無壞。如線路正常，查DC3.5V的電源是否正常，查晶體是否正常。如正常查緩沖輸出的波形，若無，緩沖壞；若有，主芯片壞。
插上聲卡主板不開機，為聲卡主芯片壞，或者電源電路有短路情況，也包括AD線有短路?？刹扇「綦x法查。插上聲卡后，不能運行windows或windows出錯，為主芯片壞。聲卡驅動程序裝不上，為晶體頻率發生偏移，或者主芯片壞。
