搭建現場測試環境

　　為了能測試出WD-E85M的使用效果實際如何，我們搭建了一個簡易的現場測試環境。借助大樓內的內線電話系統和兩根長1.5米、100米的電話線，一對WD-E85M電話線網橋，以及被廣泛使用的常規測試軟件Chariot 5.4來進行操作。Chariot測試采用了兩臺安裝Chariot軟件電腦，分別接兩臺WD-E85M的LAN口，而在兩臺WD-E85M電話線網橋間分別使用長1.5米、100米的電話線，再通過統計一個預定長度和格式的腳本文件，無差錯地從一臺電腦傳送到另一臺電腦的時間來計算出WD-E85M電話線網橋的實際Throughput(吞吐量)。

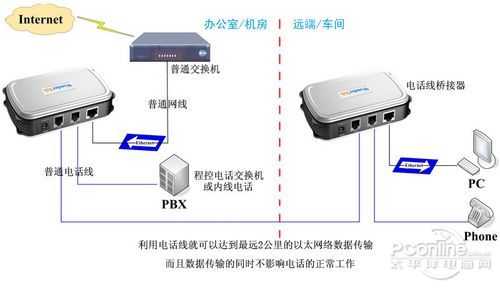

典型應用方案

　　上面的拓?fù)鋱D就是WD-E85M電話線網橋的一個典型應用，機房一般都位于工廠或是大樓的核心位置，所有的通訊線路都會在這有一個匯總。借助一臺 WD-E85M電話線網橋，就可以把網絡信號調制到現有的內線電話線上去。在分機處再裝一臺WD-E85M電話線網橋就可以把內線電話線中的網絡信號重新解調出來。這就完成了整個電話線傳送網絡數據的過程。

太平洋測試方案

　　實際上，那個內部電話交換機都是可選件，沒有沒都無所謂的，只要有那根電話線在就OK了。電話信號和網絡信號雖然在同一根電話線內傳輸，但實際上它們工作的頻率是不同的，所以相互間也沒有影響。

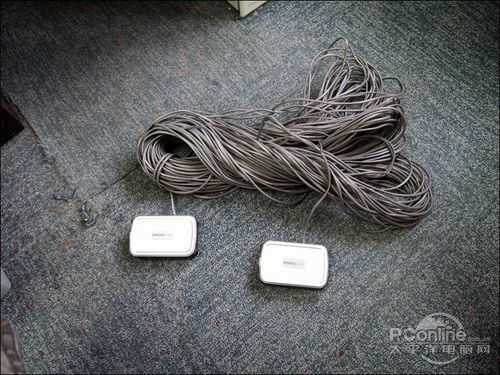

100米長的普通0.5mm銅芯電話線

　　測試中我們找來了兩根長1.5米和100米的銅芯電話線，注意使用不同的線芯材料會影響設備的實際使用效果，例如用純銅芯電話線就要比使用鋁芯電話線效果好的多。

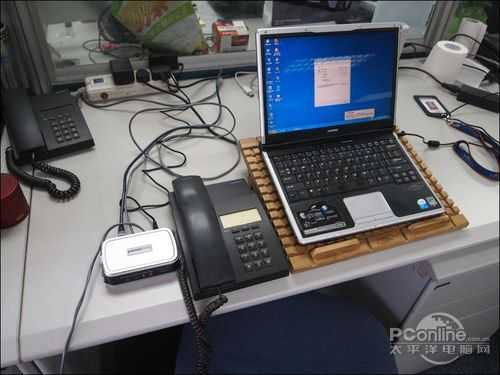

再把橋接器接上太平洋的內線電話系統

　　雖然理論上說電話工作時對網絡信號的傳遞是沒有影響的，但我們還是在測試過程中不斷的拿起和掛斷電話給測試增加一些外部干擾，同時在測試過程中，旁邊有多臺WIFI設備正在工作中。

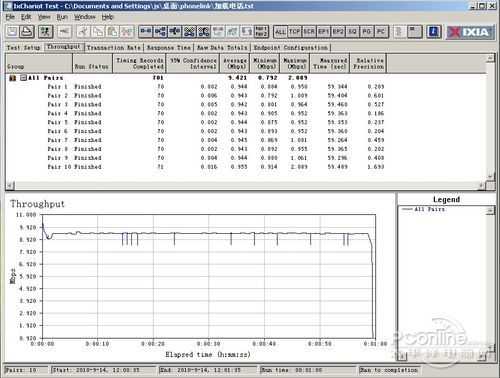

單向數據傳輸時的速率9.4Mbps

　　分別用1.5米和100的電話線做速率帶寬測試，在100米內線纜長度對速率的影響可以忽略不計，而且電話機的拿起與掛斷對網絡帶寬的影響也可以忽略不計。

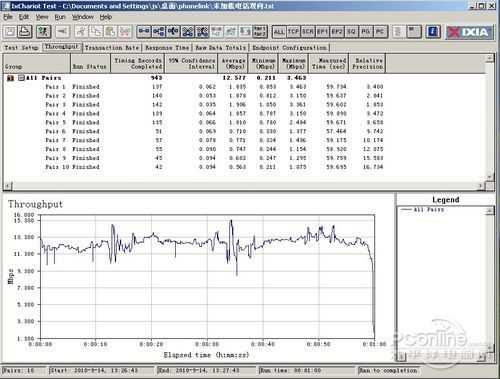

雙工雙向可用帶寬達到了12.5Mbps

　　接下來做兩工雙向的帶寬測試，兩臺電腦在電話線上同時發送和接收數據，盡可能的壓榨電話線的可用帶寬，測試顯示實際帶寬提高到12.5Mbps，這差不多是10M集線器的水平了。如果在電話線纜達到1公里的情況下還有這么好的效果，那這個產品對用戶就有價值了。
